Verschillen tussen schakelkast en verdeelkast

Het kernverschil tussenschakelkastenEnverdeelkastenligt in hunfunctionele positionering en spanningsniveausSchakelkasten dienen als hub voorcontrole en bescherming, met de nadruk op "circuitonderbreking, sluiting en isolatie";Verdeelkasten dienen als stroomdistributie- en voedingsterminals, met de nadruk op stroomvertakking en circuitbescherming- voor eindgebruikers.

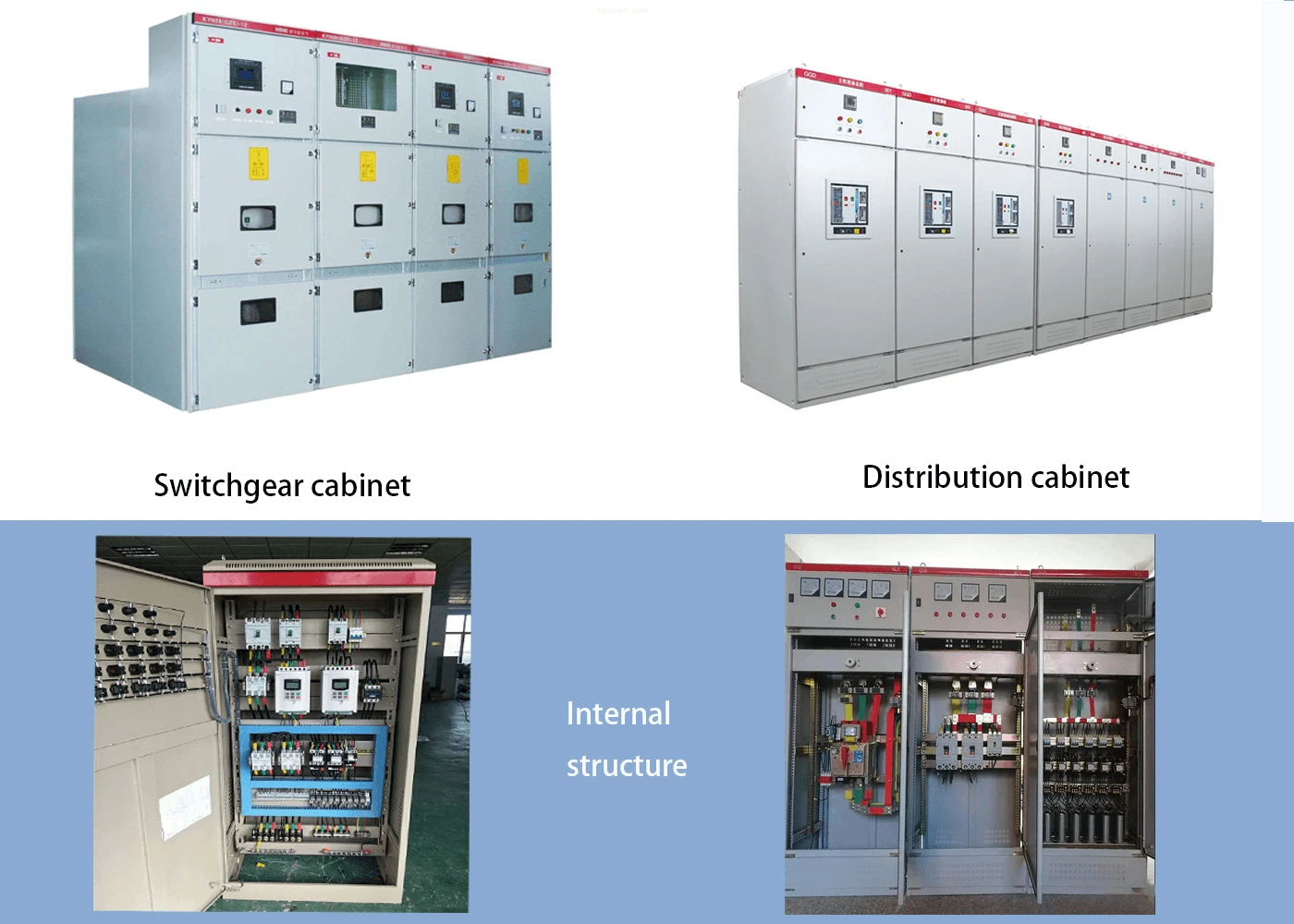

Dimensie	Schakelkast	Distributie kabinet
Kernfunctie	Besturingscircuit aansluiten en ontkoppelen, fouten isoleren, systeemveiligheid garanderen; fungeren als het belangrijkste machtscentrum en het primaire stroomdistributieapparaat	Verdeel de stroom naar secundaire circuits en eindbelastingen en bied basisbescherming tegen overbelasting, kortsluiting en andere fouten
Spanningsniveau	Voornamelijk hoogspanning (3,6–40,5 kV), ook beschikbaar in laag-spanning	Voornamelijk laagspanning (minder dan of gelijk aan 1000V)
Typische componenten	Stroomonderbreker, scheider, aardingsschakelaar, transformator, relaisbeveiligingsapparaat, meestal metalen omsloten structuur	Stroomonderbreker, zekering, schakelaar, instrumenten; verbonden via koperen staven of draden, op de vloer-staand of aan de muur-gemonteerd
Toepassingsscenario's	Onderstations, stroomverdeelruimtes, energiecentrales	Fabriekswerkplaatsen, commerciële gebouwen, woon- en andere eindstroomverbruikgebieden
Grootte en bescherming	Groot formaat (hoogte: 1,8–2,2 m+), hoog beschermingsniveau (meestal IP40 en hoger)	Flexibel formaat (compact type voor wandmontage- beschikbaar), gemiddelde beschermingsgraad (IP30-IP54 in het algemeen)



Gedetailleerde analyse van de belangrijkste verschillen



Functionele positionering:Een schakelkast is de ‘hoofdschakelaar’ van het energiesysteem. Het is verantwoordelijk voorhoogspannings- en kritieke circuits aansluiten/loskoppelen, apparatuur isoleren voor onderhoud en defecte circuits snel uitschakelen om escalatie van ongevallen te voorkomenEen verdeelkast werkt als een ‘stroomverdeler’, die de stroom van de bovenste stroomvoorziening naar elk vertakt circuit verdeelt, waarbij de nadruk ligt opterminalvoeding en basiscircuitbeveiliging.



Structuur en componenten:Schakelkastkasten kenmerken zich door een hoge integratie met een gecompartimenteerd intern ontwerp (railcompartiment, stroomonderbrekercompartiment, enz.). Interne componenten zijn ontworpen om hoge stromen en grote kortsluitstromen- te weerstaan, en zijn uitgerust met uitgebreide beveiligingsfuncties. Verdeelkasten hebben een relatief eenvoudige structuur met modulaire componenten, waardoor eenvoudige uitbreiding en routineonderhoud mogelijk zijn.





Toepassingsscenario's:Schakelkasten worden toegepastkernknooppunten van energiesystemen, zoals de inkomende leidingen van de hoofdtransformator in onderstations en de hoofdstroomopname van grote fabrieken. Verdeelkasten worden hiervoor gebruiktterminale voeding, inclusief werkplaatsstroomkasten, vloerverdeelkamers, huishoudelijke verdeelkasten, enz.



Veel voorkomende verwarrende punten

In het dagelijks gebruik dient de term 'verdeelkast' als algemene naam voor alle stroomverdeelkasten. Vanuit het perspectief van de professionele industrie wordt hoogspanningsgeassembleerde elektrische apparatuur gezamenlijk schakelapparatuur genoemd, terwijl laagspanningseindstroomverdeelapparatuur wordt gedefinieerd als verdeelkasten. Bij bepaalde laagspanningstoepassingen worden uitgaande en voedingskasten ook vaak gecategoriseerd als verdeelkasten, omdat ze in wezen binnen de reikwijdte van laagspanningsstroomdistributie vallen.



Samenvatting van één-zin

Schakelkasten zijn verantwoordelijk voor de circuitcontrole en systeemveiligheid, terwijl verdeelkasten dienen voor de stroomverdeling en eindvoeding.
